El contactor es un aparato de maniobra utilizado para conectar y desconectar circuitos eléctricos mediante una bobina de mando.
En los esquemas eléctricos, el contactor puede representarse mediante diferentes símbolos según el tipo de esquema y la parte del aparato que se quiera representar.
Referencia habitual: KM

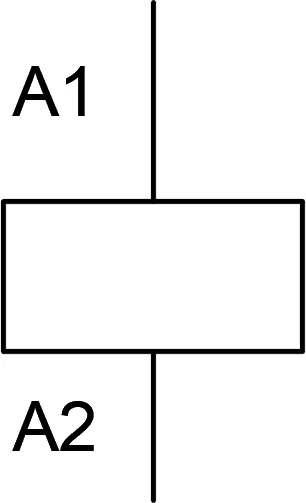

Representación de la bobina de mando del contactor. Se utiliza para representar la parte de accionamiento del aparato en el esquema eléctrico.
En la bobina debe de aparecer la referencia cruzada donde se indique la ubicación en el esquema eléctrico de los contactos tanto de potencia como auxiliares.

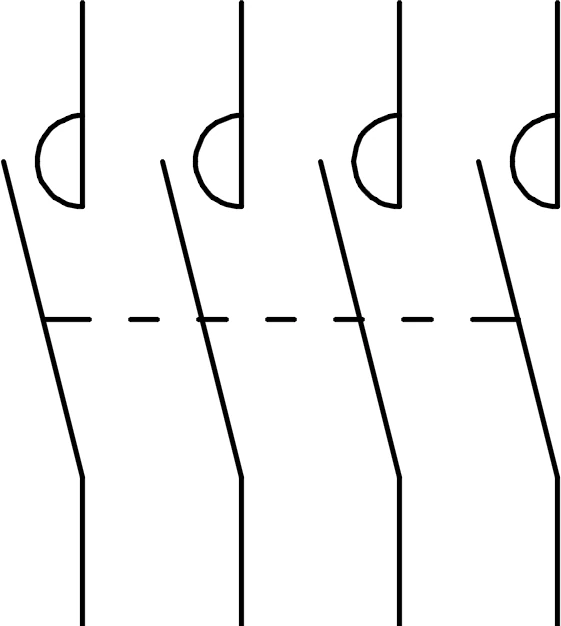

Representación de los contactos de potencia de un contactor trifásico.
Representación de un contacto auxiliar NO (Normalmente Abierto).

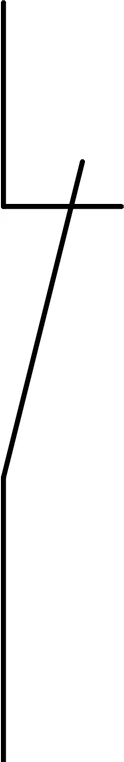

Representación de un contacto auxiliar NC (Normalmente Cerrado).
