Indice biblioteca de Simbolos

Aquí podrá navegar por los diferentes tipos de aparatos utilizados en los planos o esquemas eléctricos.

Contactor

Contactor

Simbolo

Representación de un contactor de la marca Siemens AC-3e/AC-3, 12 A, 5,5 kW/400 V

Diferencial comercial

Interruptor

Simbolo

Representación generica de un interruptor

Diferencial comercial

Interruptor Diferencial

Simbolo

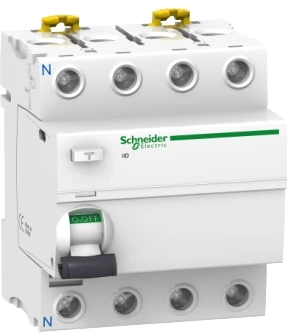

Representación de un interruptor diferencial de la marca Schneider Acti9 iID; 4P; 40A; 300mA AC

Magnetotérmico comercial

Magnetotérmico

Simbolo

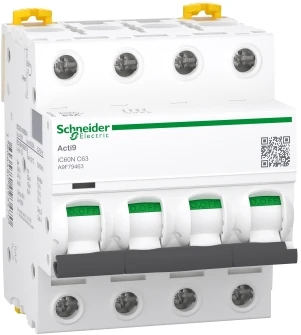

Representación de un Magnetotérmico de la marca Schneider Acti9 iC60N; 4P; 63 A; curva C

Relé electromecánico

Rele electromécanico

Simbolo

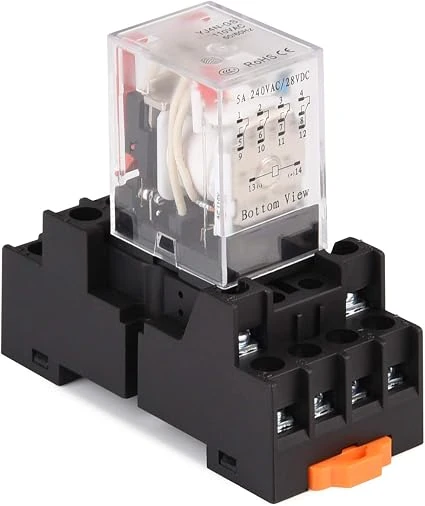

Representación de un Relé Electromecánico Omron
