Unifilar
Símbolo unifilar de un magnetotérmico
Representación en una linea de un magnetotérmico
Símbolo eléctrico de un magnetotérmico
bibliotecaMagnetotérmico
El magnetotérmico es un aparato electrico encargado de la protección de los circuitos.
Protección frente a sobrecargas
La parte térmica, protege frente a sobreconsumos (sobrecarga) en la linea situada aguas abajo del mismo.
Es de acción retardada.
Protección frente a cortocircuitos
La parte magnética, protege las líneas eléctricas frente a cortocircuitos.
Es de acción rápida
Referencia habitual: F

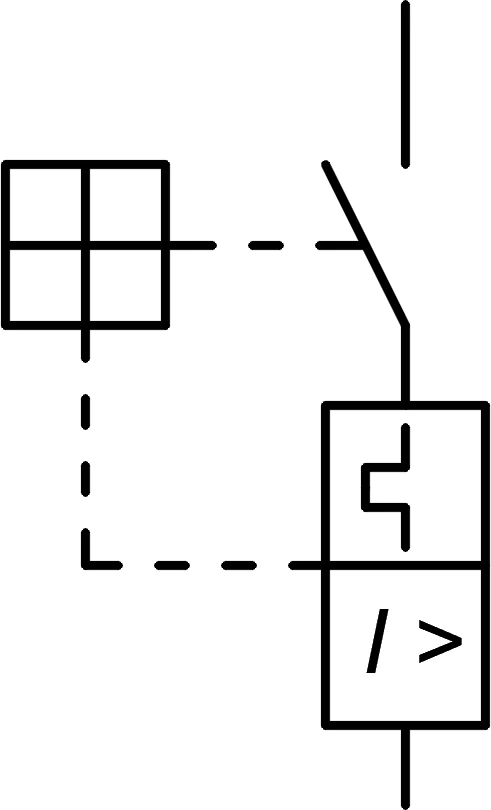

Unipolar
Magnetotérmico
Representación de un magnetotérmico unipolar

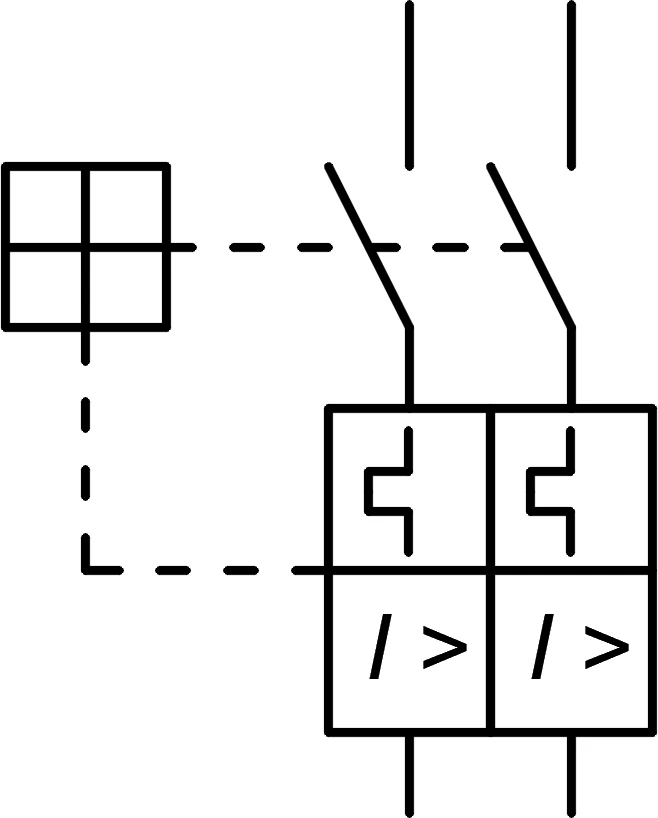

Bipolar
Magnetotérmico
Representación de un magnetotérmico con capacidad de corte para dos polos

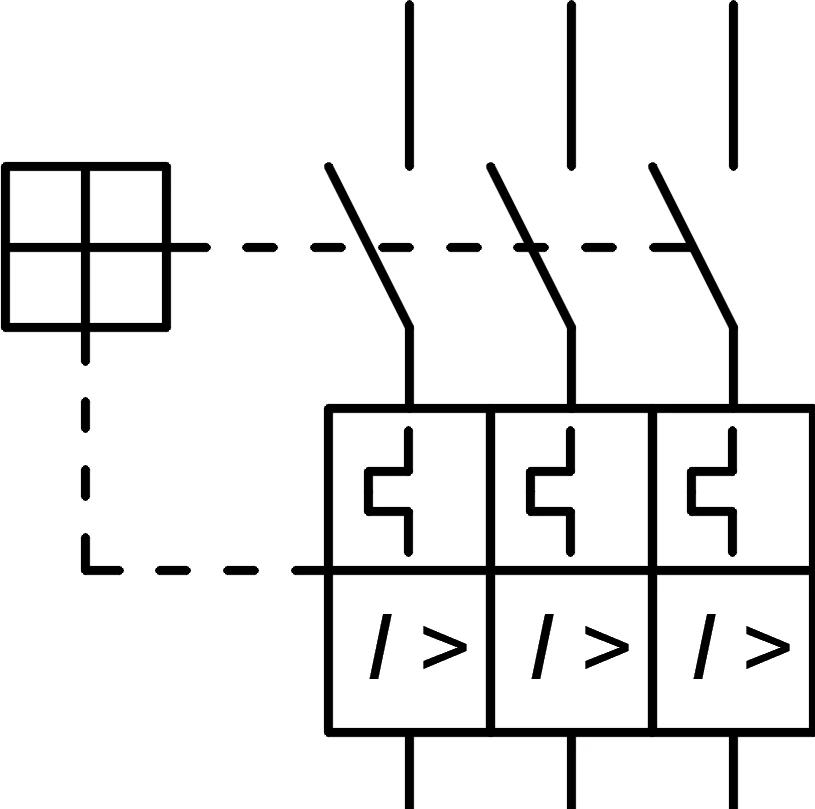

Tripolar
Magnetotérmico
Representación de un magnetotérmico con capacidad de corte para tres polos

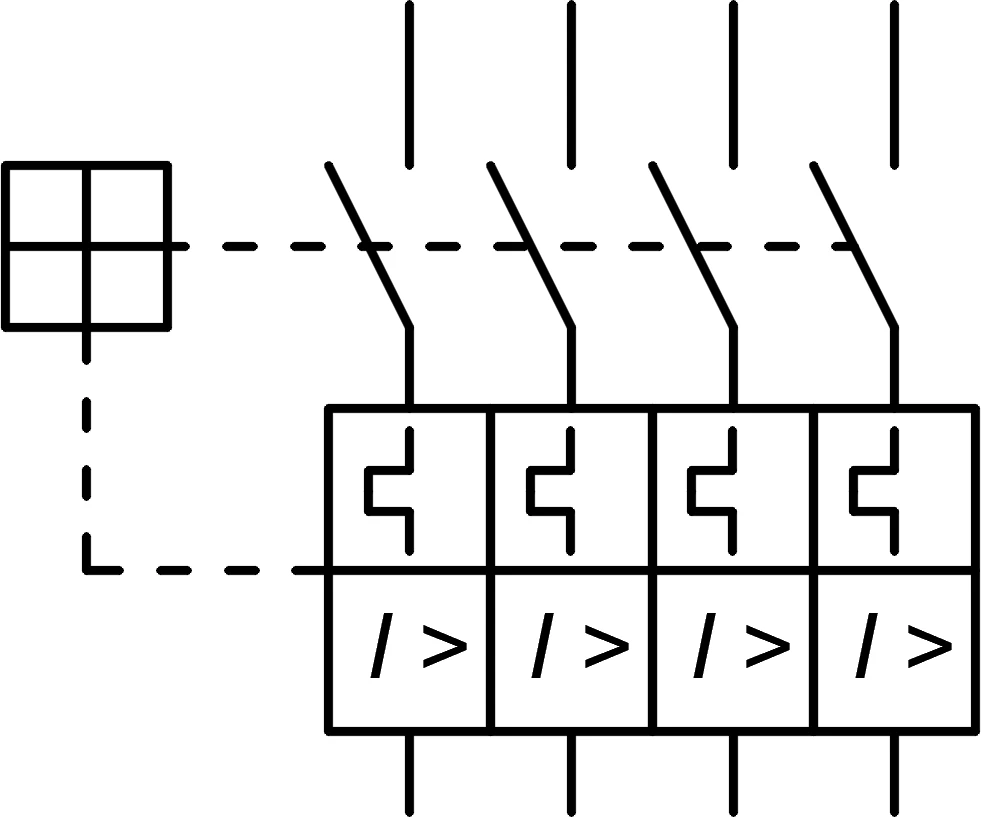

Tetrapolar
Magnetotérmico
Representación de un magnetotérmico con capacidad de corte para cuatro polos
