El Rele Electromecánico es un aparato exclusivamente de maniobra, accionado a través de una bobina.
Se clasifican según sus caracteristicas.
Una definición correcta sería indicando el numero de contactos y luego el tipo de contactos.
En las lineas inferiores se explica la numeración junto a su simbología.
Referencia habitual: K

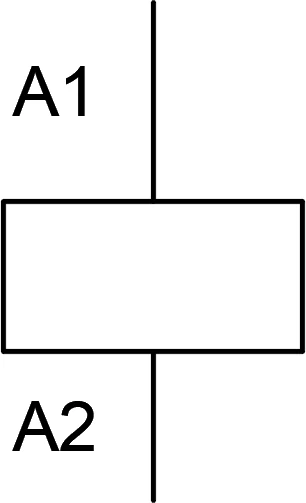

La bobina es el simbolo principal del relé, si los contactos no están en la misma hoja, debe indicarse su ubicación env la referencia cruzada.
Al igual en los contactos, deben indicar la referencia cruzda de la ubicación de la bobina.
Representación del simbolo de un relé del tipo SPST.
La numeración indicada puede ir precedida del numero 1 al ser un único contacto.

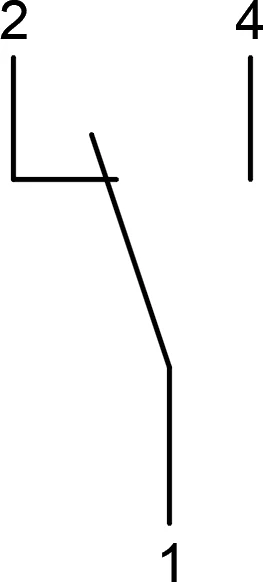

Representación del simbolo de un relé del tipo SPDT.
Al igual que antes puede llevar un uno delante en la numeración.

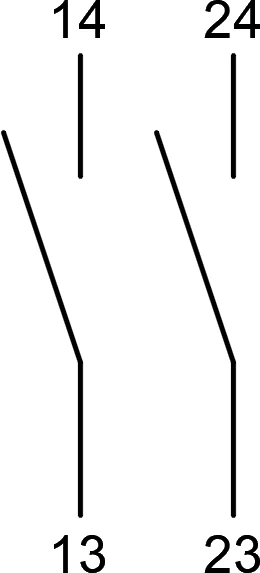

Representación del simbolo de un relé del tipo DPST.
La numeración siempre va precedida del número del contacto 1, 2, 3, 4, ......

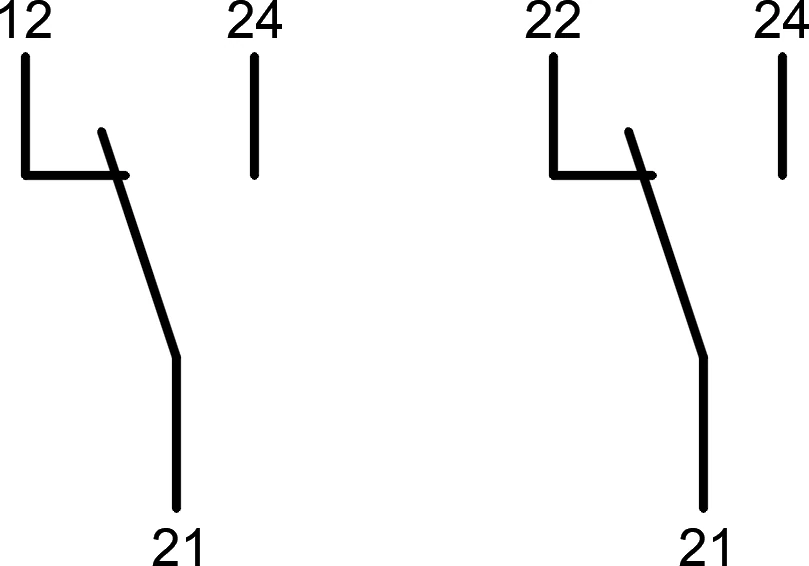

Representación del simbolo de un relé del tipo DPDT.

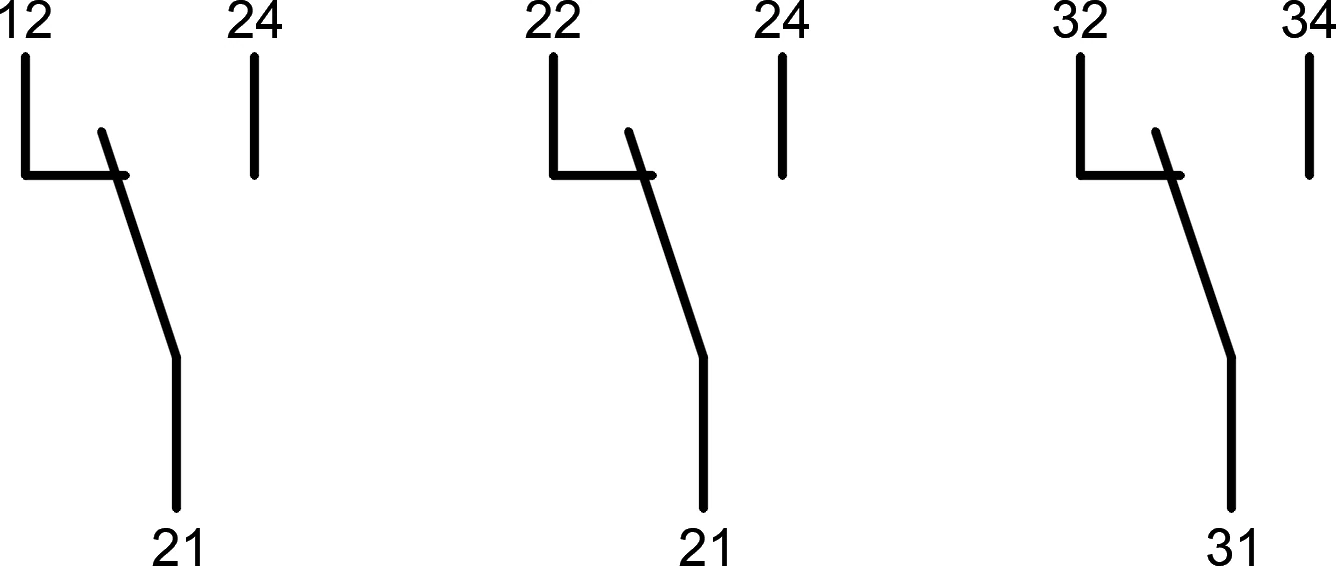

Representación del simbolo de un relé del tipo 3PDT.
Los relés con mas contactos se representan igual.
Se indica el numero del polo del contacto y como prefijo el número de la posición del bloque completo del contacto
