Unifilar
Símbolo unifilar de un INTERRUPTOR
Representación en una linea de un INTERRUPTOR.

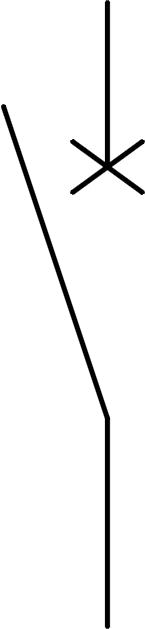

Símbolo eléctrico de un Interruptor
bibliotecaINTERRUPTOR
El interruptor es un dispositivo eléctrico con la capacidad de cortar o abrir circuitos bajo carga.
Circuito en carga Es aquel circuito sometido a una circulación de corriente a través de él.
El parámetro que caracteriza a un interruptor es la intensidad nominal que es capaz de cortar de forma efectiva, durante un determinado número de veces.
Otro parámetro importante, es la intensidad de cortocircuito que es capaz de interrumpir bajo circunstancias extraordinarias.
Referencia habitual: Depende del aparato
VARIANTES DEL INTERRUPTOR
No existen interruptores aislados en el mercado, por lo que cada interruptor depende del aparato final asociado.
Interruptor contactor simbolo
Interruptor diferencial simbolo
Interruptor magentotérmico simbolo
Interruptor rele-electromecánico simbolo
