Símbolo unifilar de un Interruptor Diferencial

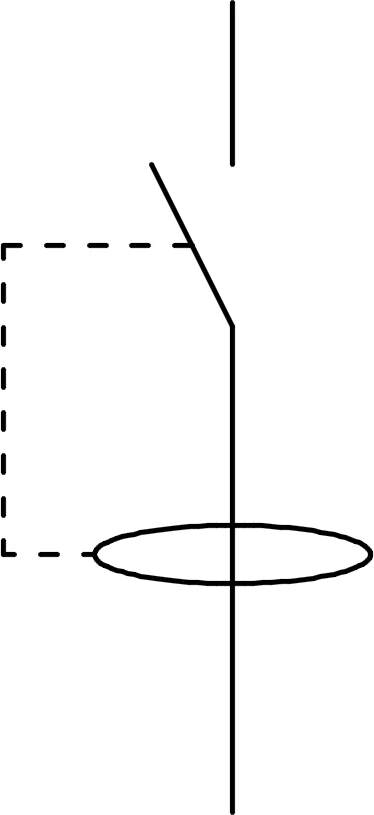

Representación en una linea de un Diferencial
Símbolo eléctrico de un Interruptor Diferencial
bibliotecaInterruptor Diferencial
El Interruptor Diferencial es un aparato electrico encargado de evitar que existan tensiones peligrosas en las masas de los aparatos eléctricos.
Utiliza un sistema de detección de corriente residual de fuga para realizar dicha tarea.
Intensidades de fuga
- 30 mA
- 300 mA
- 500 mA
- 1 A
- Incluso programables para ajustar correctamente la intensidad de fuga.
Referencia habitual: F
Bipolar
Diferencial

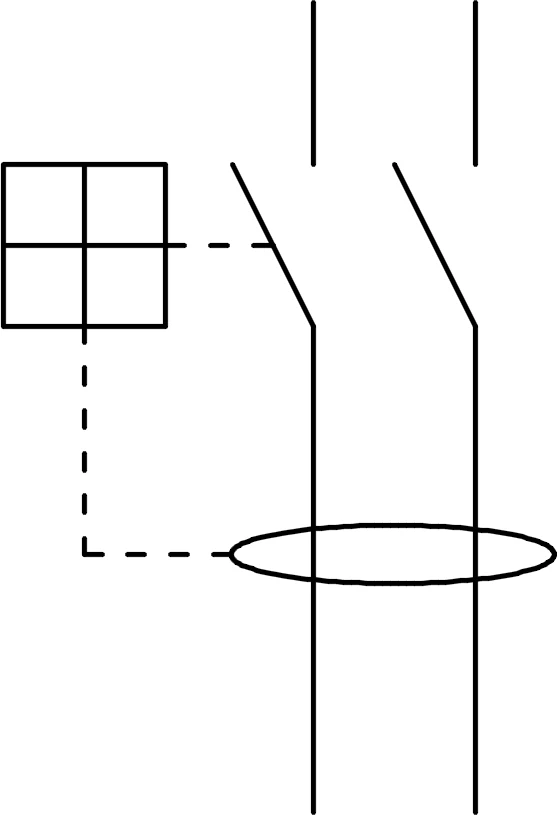

Representación de un Interruptor Diferencial de dos polos
Tripolar
Diferencial

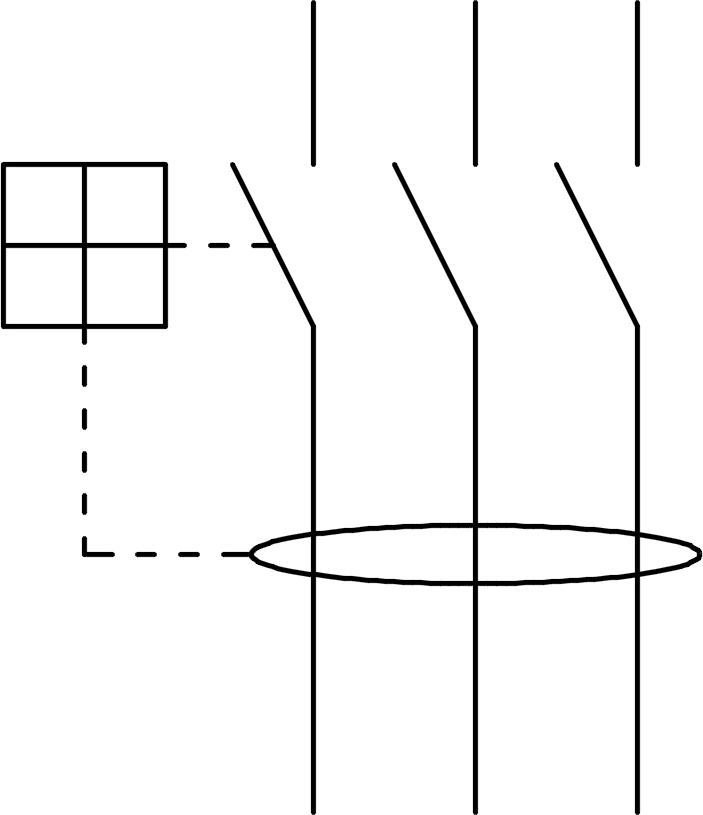

Representación de un Interruptor Diferencial de tres polos
Tetrapolar
Diferencial

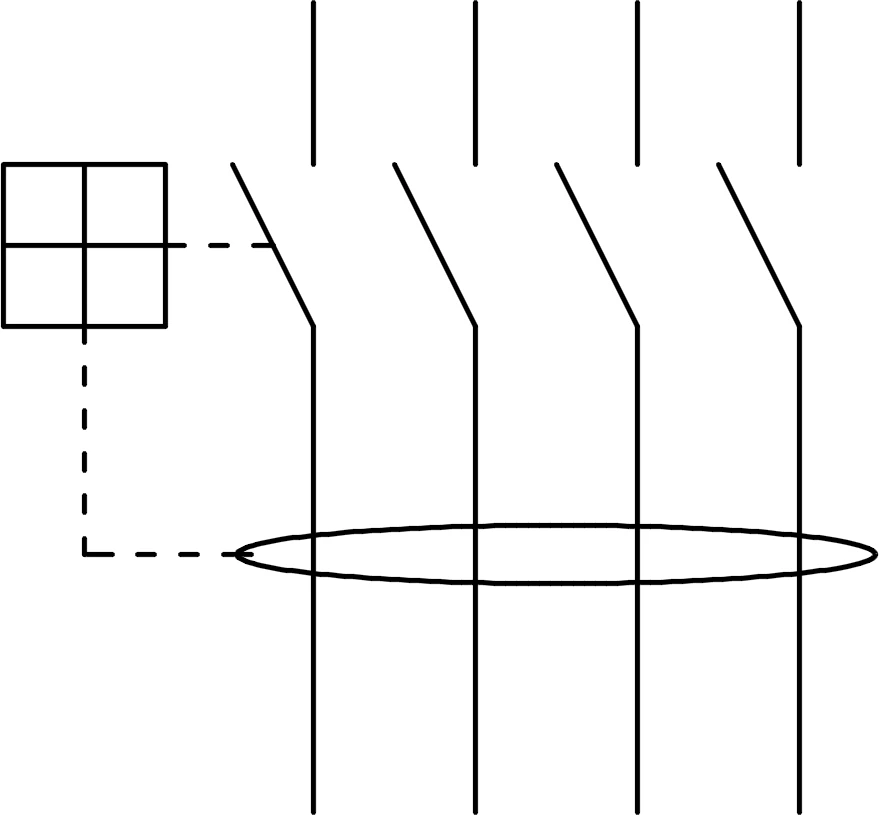

Representación de un Interruptor Diferencial de cuatro polos
